Samonivelační anhydritová podlaha je jednou z nejlepších voleb - dokonale rovný povrch, vynikající tepelně izolační vlastnosti, zkrácení doby pokládky, snížení zátěže nosné plochy.
Co je anhydrit?
Anhydritová směs pro lité podlahy představuje novou generaci podlahových hmot pro vnitřní použití v novostavbách i rekonstrukcích bytových a kancelářských objektů pro plovucí potěry, pro podlahová vytápění apod. Anhydritový tekutý potěr představuje technologicky vyzrálý hospodárný sytém ve kterém tvoří dodávky a položení jeden technologický celek.
Anhydtrit tvoří s vodou, pískem a přísadami vysoce tekutou hmotu, která po položení tvrdne tak rychle, že je pochozí po 24-48 hodinách, zatížitelnost po 4-5 dnech. Anhydritový potěr je po vytvrdnutí hladký a bez trhlin od smrštění, nedeformuje se do miskovitého tvaru. I velké plochy lze pokládat bez dilatačních spár. Dělící spáru je vhodné vytvořit při přechodu mezi různými výškami potěrů a při přechodu mezi plochami s podlahovým topením a bez topení.
Anhydritový potěr spojuje vynikající stavebně-fyzikální parametry (pevnost v tlaku dle požadavku minimálně 20 nebo 30Mpa, pevnost v tahu za ohybu minimálně 5Mpa) s optimálními vlastnostmi pro pokládání. Tekutý anhydritový potěr zaručuje po dobu své zpracovatelnosti min. 3 hodiny snadné, hospodárné a velmi rychlé položení, při němž odpadá fyzicky těžká tělesná práce. Tuhnutí neovlivňují nízké ani vysoké teploty a potěr lze aplikovat i v zimním období do -5C°. Po vylití podlahové směsi se místnost musí zabezpečit proti průvanu.
Díky sníženému množství vzduchových bublin a vysoké hustotě je výhodný pro podlahová vytápění, neboť snižuje oproti betonu odpor prostupu tepla a teplo odvádí do vytápěného prostoru rychleji. Obalení topných vedení je homogenní a dokonalé.

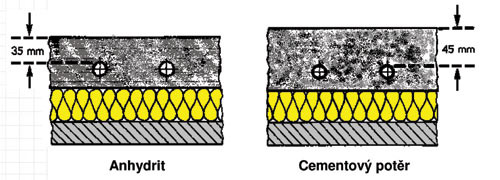

Pro lité anhydritové směsi doporučujeme následující minimální tloušťky potěru v závislosti na podkladu
- pevná konstrukce (beton) se separační vrstvou ze speciálního papíru - 30mm
- měkký podklad (tepelná izolace) - 35mm
- podlahové topení (nad nejvyšším bodem topných trubek) - 45mm
Výhody anhydritových samonivelačních podlah
- zkrácení doby pokládky podlahy - urychlení výstavby
- úspora místa na staveništi - není třeba silo
- zvýšení produktivity práce díky zjednodušení organizace na stavbě
- jednoduchá manipulace s materiálem
- omezené provádění dilatačních spár
- úspora dodatečných nákladů za práci (následné štěrkování)
- úspora nákladů za elektrickou energii a vodu
- pochůznost po 1 - 2 dnech, zatížitelnost cca po 5 dnech v závislosti na teplotě a vlhkosti prostředí
- dokonalá rovinatost, snadná pokládka nášlapných vrstev - koberce, dlažby, parkety, plovoucí podlahy atd.
- anhydritová podlaha se prostorově nedeformuje, není nutno používat ocelovou výztuž (sítě)
- zachování světlé výšky místností
- vynikající zatékavost směsi - vhodné pro podlahové topení díky rychlému a stejnoměrnému přenosu tepla mezi trubkami podlahového topení a anhydritem
- vhodné pro rekonstrukce podlah na starších stropních konstrukcích
- nižší zátěž
- redukce tloušťky oproti betonovým potěrům a tím snížení zátěže stropních konstrukcí (vhodné pro rekonstrukce podlah ve starších budovách)
Technické parametry
| Síla vrstvy | min. 20 mm |
| Pochůznost (v závislosti na realizačních podmínkách) | po 1-2 dnech |
| Zatížitelnost (50% konečných pevností, v závislosti na podmínkách) | po 5 dnech |
| Pevnost v tlaku po 28 dnech Anhydrit 020 (030) | min. 20 (30) MPa |
| Pevnost v tahu za ohybu po 28 dnech Anhydrit 020 (030) | min. 5 (6) MPa |
| Modul pružnosti (Anhydrit 030) | 27 GPa |
| Termická zatížitelnost | trvale 60°C, krátkodobě 90°C |
| Objemová hmotnost po 28 dnech zrání potěru | 2100 kg.m-3 |
| Hodnota zatížení na každý cm tloušťky potěru | 0,21 kN.m-2 |
| Hodnota pH čerstvé směsi | > 7 |
| Měrná změna délky | max. 0,1 % |
| Elektrická vodivost (svodový odpor) | 108Ω.cm-1 (nevodivý) |
| Součinitel tepelné vodivosti | λ = 1,2 W.m-1K-1 |
| Součinitel teplotní roztažnosti | α = 12.10-6 K-1 |
| Vyzrálost pro pokládku podl. krytiny parotěsné (% hm. zbytkové vlhkosti) | max. 0,5% hm. |
| Vyzrálost pro pokládku podl. krytiny paropropustné (% hm. zbyt. vlhk.) | max. 1% hm. |
| Třída dle reakce na oheň | A1fl |
| Max. průměr zrn plniva | 4 mm |
zdroj: www.bestfloor.cz, www.betony.cz, www.stavebniny-bydleni.com
